安科瑞分布式光伏监控系统功能介绍

1. 系统功能

1.1. 光伏发电效率监测

通过现场测控单元、数据采集器采集有关信息，进行包括对数据合理性校验在内的各种预处理，实时更新数据库，其范围包括模拟量，数字量和脉冲量等。

（1）模拟量

模拟量包括电流、电压、有功、无功、频率、功率因数等电量数据和日照强度、风速、风向、温度、湿度、气压等非电量数据。

（2）数字量

数字量采集含逆变器运行状态、故障信号，开关、隔离开关以及接地刀闸的位置信号，保护动作信号、运行监视信号等。

1.1. 分布式光伏电站运维管理

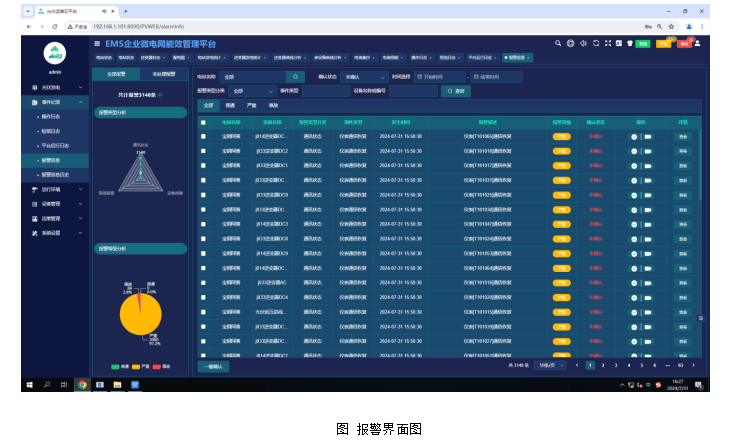

Acrel-Cloud1200分布式光伏电力监控系统报警处理分事故报警和预告报警。前者包括非操作引起的断路器跳闸和保护装置动作信号，后者包括一般设备变位、状态异常信息、模拟量越限/复限、计算机站控系统的各个部件、就地单元的状态异常等等。

（1）事故报警

事故报警发生时，公用事故报警器将立即发出音响报警，监控画面上用颜色改变和闪烁表示该设备变位，同时显示红色报警条文，打印机打印报警条文，数据转发装置向远方控制中心发送报警信息。事故报警通过手动或自动方式确认。

（2）预告报警

预告报警发生时，其处理方式除与事故报警处理相同外，音响和提供信息颜色可区别于事故报警。能有选择地向远方发送信息。

展开全文

1.1. 人机界面

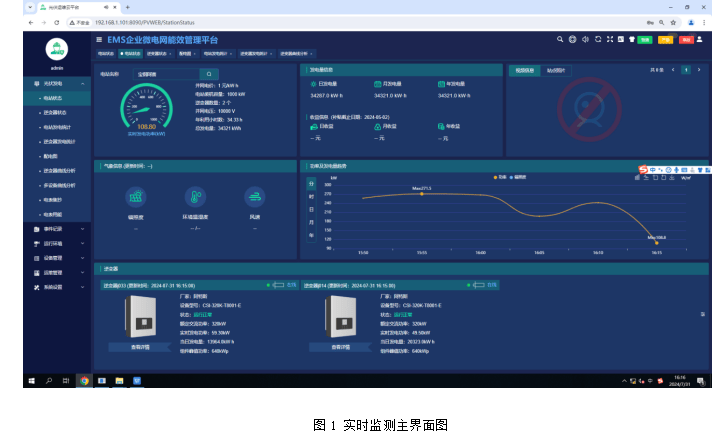

能通过显示器对主要电气设备运行参数和设备状态进行监视，画面支持双屏显示，画面操作支持无级缩放，可以平滑漫游，具有导游图功能。具有网络拓扑分析功能，能对设备进行动态着色，确定带电设备的颜色。主要显示画面包括：

（1）运行监视图，包括显示设备运行状态、各主要电气量(电流、电压、频率、有功、无功)、环境数据(气温、湿度、气压、风速、风向、日照强度等)等的实时值；

（2）网络监视图，用图形方式及颜色变化显示出计算机监控系统的设备配置、连接状态；

（3）发电量实时监视图，通过柱状图及数据表直观的查看和对比每台逆变器实时发电量信息，同时可以通过链接查看和对比发电量曲线；

（4）发电单元监控图，显示每个发电单元详细信息，允许手动控制、和调节每个发电单元运行工况；

（5）各种保护信息及报表

（6）二次保护配置图，反映各套保护投切情况、整定值等

（7）控制操作过程记录及报表

（8）事故追忆记录报告或曲线、事故顺序记录报表

（9）趋势曲线图、棒状图

（10）各种统计及功能报表等。

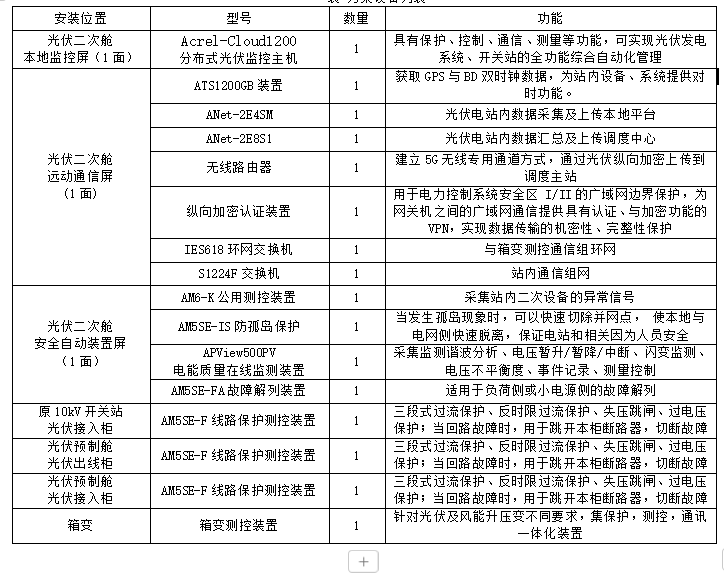

项目配置设备清单如下表所示：
